ARQUEOLOGÍA DEL CONFLICTO. ANÁLISIS DE LAS ESTRUCTURAS BÉLICAS DURANTE LA GUERRA DEL PARANÁ (1845-1846)

CONFLICT ARCHEOLOGY: ANALYSIS OF THE MILITARY STRUCTURES DURING THE WAR OF PARANÁ (1845-1846)

ARQUEOLOGIA DO CONFLITO. ANÁLISE DAS ESTRUTURAS DE GUERRA DURANTE A GUERRA DO PARANÁ (1845-1846)

INTRODUCCIÓN

El propósito de este trabajo es presentar los resultados obtenidos en relación al análisis arqueológico-histórico de las estructuras bélicas presentes en el campo de batalla de Vuelta de Obligado. Esta batalla, librada el 20 de noviembre de 1845 entre la Confederación Argentina y una flota anglo-francesa, fue la primera de varios enfrentamientos conocidos historiográficamente como la Guerra del Paraná (Graham-Yooll 1980; Piccirilli et al. 1973; Ramírez Juárez 1938, entre otros).

Específicamente, se busca contribuir a una comprensión más acabada de las estrategias terrestres-navales desplegadas en el enfrentamiento. Para ello llevamos a cabo una reconstrucción e interpretación de las estructuras bélicas erigidas estratégicamente para la defensa del territorio y del desarrollo de la batalla. Asimismo, se indaga acerca de la conformación en el espacio de las defensas nacionales, la configuración de las baterías, sus características arquitectónicas, así como los posibles artefactos móviles presentes la batalla. En una segunda instancia, se evalúa las posibles modificaciones y adaptaciones que el diseño ilustrado de la teoría de las fortificaciones tuvo en su aplicación práctica en estos parajes.

La metodología arqueológica se centró en el análisis distribucional de los diferentes tipos de hallazgos arqueológicos (artefactos metálicos, maderas quemadas y las huellas negativas de las estructuras presentes en el sitio) a fin de considerar el uso diferencial del espacio y los componentes de los conjuntos defensivos. De manera integral, y articulando los datos obtenidos al mencionado análisis arqueológico, se realizaron los análisis de los documentos escritos disponibles, los cuales nos permitieron indagar acerca de las técnicas constructivas utilizadas, definir las principales características arquitectónicas y sus componentes constitutivos, entre otros aspectos.

ARQUEOLOGIA DEL CONFLICTO

La presente investigación se enmarca dentro de lo que se conoce como Arqueología histórica, y específicamente dentro del campo de la Arqueología del Conflicto (Landa et al. 2011, Pollard y Banks 2005; Ramos et al. 2006, 2011; Scott 2013; Starbuck 2011). Esta perspectiva propone un análisis científico de la guerra (Landa y Hernández de Lara 2014), el cual nos permite efectuar otra mirada respecto de las historias tradicionales y/u oficiales con relación a los conflictos. Esto se debe a que, en muchas ocasiones, los estudios históricos de los enfrentamientos armados han dado poco desarrollo a temáticas particulares “limitándose a repetir lo expuesto en los partes oficiales y sin profundizar más allá de ellos” (Leoni y Martínez 2018:236), hecho reiterado en el caso de la batalla de Vuelta de Obligado. Los sitios arqueológicos producto de enfrentamientos bélicos como son los campos de batalla, cuentan con un singular tipo de registro arqueológico¹ y documental en relación a las prácticas culturales, actividades humanas y comportamientos asociados al conflicto; constituyen así un “(…) uniquely defined social space” (Pollard 2007 en Landa y Hernández de Lara 2014).

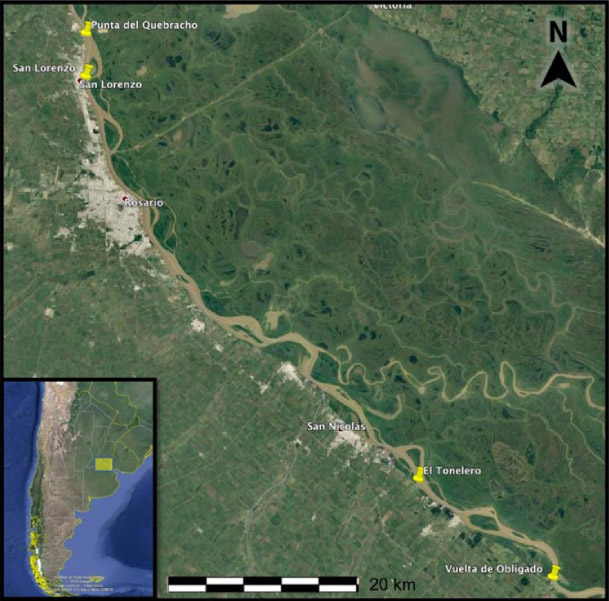

LA GUERRA DEL PARANÁ: SUS BATALLAS

No está de más decir que se ha escrito mucho sobre el tema desde diferentes y muchas veces opuestos enfoques (Graham-Yooll 1980; Mackinnon 1957; Piccirilli et al. 1973; Ramírez Juárez 1938; Saldías 1968; entre otros) pero no es finalidad de este trabajo el recopilar este conjunto. Nuestro objetivo en este apartado se limitará a brindar un acercamiento a los hechos de las batallas de 1845 y 1846, suceso que ocupa numerosas páginas dentro de la historiografía nacional e internacional.

En pos de su política de fortalecimiento de la burguesía ganadera bonaerense y apuesta a la producción industrial y artesanal del interior, el Brigadier Juan Manuel de Rosas implementa primero la Ley de Aduanas -aranceles altos respecto a los productos de importación- y posteriormente, el 22 de enero de 1841 decreta la prohibición de la libre navegación de los ríos interiores a todo país extranjero. Estos sucesos, sumados al bloqueo comercial del puerto de Montevideo ante la enemistad del gobernador porteño con Rivera y su apoyo al general Oribe, obstaculizarán el libre comercio de las potencias europeas con la Confederación y el interior de Sudamérica. En este contexto, Francia trata de obtener la libertad de acción en los cursos de los ríos mediante manejos diplomáticos, y tras su fracaso, aliándose con Gran Bretaña, conformará una flota militar para tratar de forzar los pasos fluviales hacia los territorios del nordeste argentino y el Paraguay. El conjunto de acciones bélicas que le sucederán se las conoce desde la historiografía nacional como la Guerra del Paraná (1845 y 1846), conformada por las batallas de La Vuelta de Obligado, El Paso del Tonelero, San Lorenzo, y la Angostura del Quebracho, entre otras escaramuzas y pequeños enfrentamientos (Piccirilli et al. 1973).

Inmediatamente se rompen los lazos diplomáticos con las potencias y en vista de una inminente lucha armada, la Confederación Argentina iniciará la planificación y construcción de un conjunto de estructuras defensivas costeras –baterías- y náuticas -línea de atajo- en Vuelta de Obligado² como otras en El Paso del Tonelero. Tanto el lugar elegido como las estrategias defensivas escogidas no fueron arbitrarias ni azarosas, ambas elecciones respondían a medidas trazadas unos años antes como parte de una política militar que buscaba la defensa de las tierras argentinas de posibles invasiones por medio de la construcción de diversas fortificaciones.

Así, el 20 de noviembre de 1845, el primer sitio de este sistema defensivo, Vuelta de Obligado, fue puesto a prueba durante un ataque naval de una flota anglo-francesa cuya intervención se realizó con el pretexto de lograr la pacificación frente los problemas existentes entre Buenos Aires y Montevideo. Pero los objetivos que se proponían incluían el lograr garantías que permitieran el comercio y el libre tránsito por el estuario del Plata y todos los ríos interiores que formaban parte de su cuenca (Ramos et al. 2017).

Luego de la batalla del Obligado, la flota enemiga se queda un tiempo reparando sus embarcaciones, para luego continuar remontando el río rumbo a Corrientes y Paraguay con el objetivo de poder comercializar su mercancía. Cincuenta días después de la batalla de Obligado, el 9 de enero 1846, en el Paso del Tonelero -actual partido de Ramallo- se dará el siguiente enfrentamiento entre las fuerzas argentinas y la flota extranjera. Le continuaron pequeñas escaramuzas y combates, y las dos batallas finales en San Lorenzo y la punta de tierra conocida como la Angostura del Quebracho o Punta del Quebracho, a mediados de 1846 (Mackinnon 1957) (Figura 1).

Las disputas mantenidas durante la Guerra del Paraná, terminarán cuando el 13 de julio de 1846 Sir Samuel Thomas Hood, con plenos poderes de los gobiernos de Gran Bretaña y Francia, presentó ante el Brigadier Juan Manuel de Rosas, el retiro de la intervención naval conjunta. Este hecho implicaba poner fin al bloqueo naval por parte de las potencias europeas a los puertos argentinos, la recuperación de los navíos capturados y de la Isla Martín García y el reconocimiento de la soberanía de Argentina y sus derechos exclusivos sobre la navegación de los ríos interiores.

LAS DEFENSAS NACIONALES DESDE LA HISTORIOGRAFIA NACIONAL

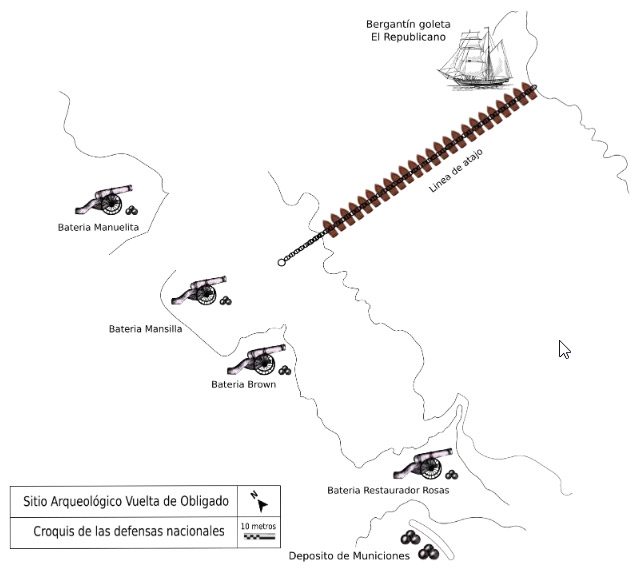

Como parte de la defensa nacional -comandada por el General Lucio Mansilla, Jefe del Departamento del Norte-, en esta primera ubicación defensiva se construyeron cuatro baterías alineadas de sur a norte, tres en las barrancas y una rasante, junto a otras estructuras como un depósito de municiones, el campamento, un hospital de campaña, etc. (Figura 2). La artillería nacional mencionada en la historiografía, varía entre 21 y 30 cañones servidos por una dotación de 160 artilleros y 60 de reserva. La masa de combatientes, compuesta por caballería, infantería, artilleros y milicianos/vecinos, oscilaba entre los 2.500 a 3.000 hombres de acuerdo a los distintos datos que aportan las fuentes escritas y obras generales (Caillet Bois 1944; Graham Yoll 1980; Mackinnon 1957; Piccirilli et al. 1973; Saldías 1968; entre otras).

En lo que respecta a las investigaciones históricas, se cuenta con unas pocas y escasas alusiones a la conformación estructural de las defensas, las materias primas utilizadas, la configuración del conjunto de artillería, etc. Específicamente, para cada una se mencionan las siguientes características:

• La primera batería -Restaurador Rosas- al mando del Ayudante de marina Álvaro José de Alzogaray, estaba conformada por seis piezas de artillería de entre 24 y 16 libras, construida con merlones y explanada en la barranca sur, elevada unos 16 metros del nivel del río (Caillet Bois 1944; Piccirilli 1967; Ramírez Juárez 1938); La segunda batería -General Brown- al mando del Teniente de Marina, Eduardo Brown, hijo menor del Almirante, disponía de cinco piezas de artillería entre 24 libras y 12 libras con parapetos de tierra y explanada, maniobrada por un conjunto de artilleros y con apoyo del Regimiento de Patricios, caballería, milicianos y vecinos (Caillet Bois 1944; Piccirilli 1967);
• La tercera batería -General Mansilla- rasante al río, se localizaba en la playa próxima al mogote que sostenía las cadenas de la línea de atajo. Esta era comandada por el Teniente de Artillería Volante Felipe Palacios, y según algunos autores estaba conformada por tres piezas de artillería que eran dos de 12 y uno de 8 libras construida con merlones. (Caillet Bois 1944; Campos 2014; Piccirilli 1967);
• La cuarta batería -Manuelita- comandada por el Teniente Coronel Juan Bautista Thorne, estaba artillada con siete cañones de 10 (carronadas) y era la más elevada del sitio, con 17 m de altura sobre el río, ocupando así un espacio estratégico que permitía la observación de una amplia extensión del Río Paraná y de la flota anglo-francesa que lo remontaba (Caillet Bois 1944; Piccirilli 1967).

En cuanto a las defensas navales, se contó con un único buque de guerra -el bergantín Republicano-, tres pequeñas embarcaciones de refuerzo artilladas y una doble línea de cinco brulotes para prenderlos fuegos y/o echarlos a pique. Estas defensas náuticas tenían como misión velar, en conjunto con la batería rasante, el mojón de tierra donde se arraigaba la “línea de atajo”, sistema de anclas, cadenas y 24 barcos, sin mástiles ni arboladuras, que atravesaban el río para impedir el paso de los enemigos.

El SITIO ARQUEOLÓGICO VUELTA DE OBLIGADO

El sitio arqueológico de la batalla de Vuelta de Obligado se encuentra en la localidad con su mismo nombre, a 18 km de San Pedro, en la Provincia de Buenos Aires, Argentina (33° 35′ 48.28″ S, 59° 48′ 38.78″ W). Actualmente, el sitio se localiza dentro del Parque HistóricoNatural Vuelta de Obligado, reserva natural, histórica y refugio de vida silvestre municipal (ordenanza Nº 5333/03). Ambientalmente, la reserva se caracteriza por poseer barrancas altas cubiertas de abundante vegetación, principalmente de bosque de tala y otras especies típicas del monte norteño (Ramos 2015), como también un área de lecho menor que aparece en las bajantes del Río Paraná y sobre el Arroyo los Cueros donde predomina un bosque de Tembetarí - Fagara hyemalis- (Sierra 2001, 2006, 2010 en Ramos et al. 2018).

En lo que respecta a las investigaciones arqueológicas, en el año 2000 se inicia el proyecto “Investigación interdisciplinaria acerca de la batalla de Vuelta de Obligado en el marco de la Guerra del Paraná” a cargo del Dr. Mariano Ramos, radicado en el Departamento de Ciencias Sociales de la Universidad Nacional de Luján. El mismo es el primero con un enfoque integral – producto de su perspectiva interdisciplinariarespecto de un campo de batalla en el país e incluso de Latinoamérica (Landa y Hernández de Lara 2014).

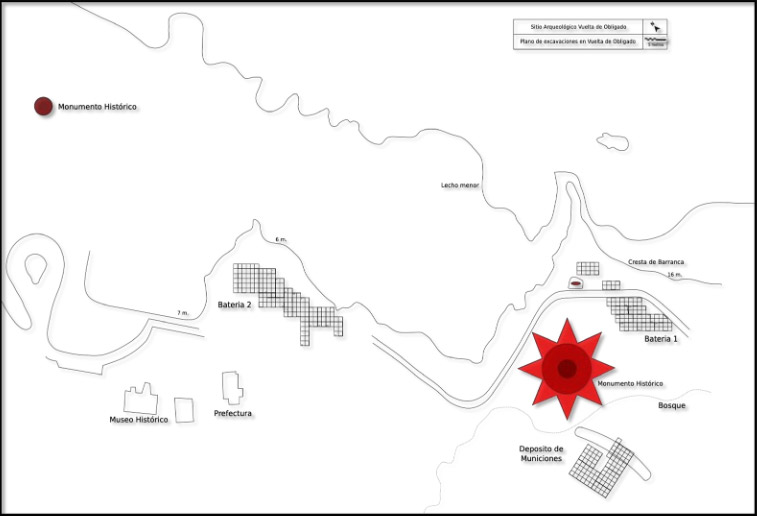

Las actividades de campo se centraron desde un comienzo, en la localización de las baterías defensivas –consideradas como núcleos de batalla- (Ramos et al. 2013) y el campamento en tierra (Lanza et al. 2015), como también la exploración de los posibles vestigios de la línea de atajo y restos de pecios en lo que respecta el agua. Para ello, se utilizaron diversos recursos intrusivos y no intrusivos que comprendieron prospecciones, sondeos, excavaciones en extensión, relevamientos geofísicos, etc. (Ramos 2015; Ramos et al. 2006, 2011, 2014, 2017; Lanza et al. 2015, entre otros). La aplicación de diversas técnicas en el campo -a lo largo de estos años- tales como recolecciones superficiales, sondeos y más de 410 m² de excavaciones estratigráficas, nos ha permitido tanto la localización y delimitación de dos de las baterías y el depósito de municiones (Figura 3) como la recuperación de más de 9000 restos de diversa índole -faunísticos, cerámicas históricas e indígenas, vítreos, maderas, metálicos, como también los negativos en donde se asentaron las estructuras-.

Excavaciones extensivas del área de las baterías

La primera gran área de excavación estratigráfica corresponde al lugar donde se emplazó la batería número 2. En dicha área, desde el año 2000 hasta el 2011, se han realizado recolecciones superficiales, implementado el uso de electro-magnetómetros y se han excavado un total de 13 cuadrículas y extensiones -I, IV, V, VI, VII, VIII, IX, X, XI, XII, XIII, XIV, XV-, cubriendo una superficie total de 154 m2 (Ramos et al. 2014). La estratigrafía del área se caracterizó por contener una primera capa de humus negra bastante homogénea comprendida entre los 25 a 50 cm de profundidad promedio -denominada A- y una segunda capa -denominada B- que corresponde a una base o plancha de tosca, sedimento calcáreo, blancuzco, homogéneo y compacto, entre los 60 a 70 cm profundidad promedio, producto de una leve pendiente hacia el sur-oeste que presenta el área trabajada. Entre ambas se dispone una capa intermedia de contacto, entre los 50 y 65 cm promedio. Los hallazgos arqueológicos -maderas, carbones, metales, loza, vidrio, gres, cerámica indígena, fauna, etc.- se encuentran principalmente en los últimos centímetros de la capa A, totalmente en A/B y apoyados sobre ese piso final de tosca. A su vez, en dicha capa B, se han hallado un conjunto de huellas, marcas e improntas -de ahora en más rasgos- talladas en dicho sedimento que son los negativos de parte de las estructuras que componían el sistema defensivo.

La segunda área de excavación en extensión corresponde al lugar donde se emplazó la primera batería al mando de Álvaro José de Alzogaray. Las labores de campos consistieron en prospecciones, transectas, sondeos y la excavación de 12 cuadriculas estratigráficas -II; L a LX de 2 x 4 m en general-, escalonadas en dirección al sur-este, llegado a cubrir una superficie de 103 m2 y recuperado cerca de 800 elementos arqueológicos, entre ellos maderas, carbones, metales, loza, vidrio, gres, cerámica indígena, fauna, etc. La estratigrafía se caracterizó por comprender una única capa -denominada A- compuesta principalmente por humus negro, bastante homogénea, donde los materiales arqueológicos se hallaban dispersos verticalmente desde los 20 a 100 cm de profundidad.

RESULTADOS DEL ANÁLISIS DISTRIBUCIONAL

En lo que respecta al análisis distribucional, las dos áreas trabajadas correspondientes a zona de baterías contaron con una gran dispersión material tanto vertical como horizontalmente, por lo cual el primer paso en ambas consistió en establecer cuál sería el posible piso de dichas estructuras en el momento de la batalla, para luego evaluar las distribuciones materiales presentes en el plano horizontal. Para ello, teniendo en cuenta el principio de horizontalidad original, de superposición, sucesión estratigráfica y de continuidad original de los hallazgos (Harris 1991), como así también las características particulares de cada área, se recurrió a estudios estadísticos buscando establecer el rango estratigráfico donde se encontraba la mayor densidad de artefactos.

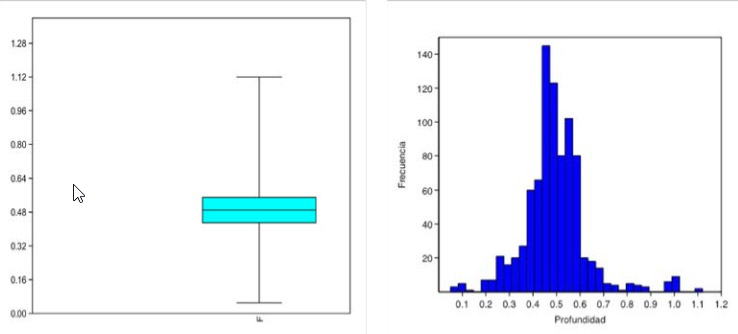

De esta manera, en el área donde se emplazaba la batería Nº 2, aún contando con el suelo de tosca que contenía los negativos de las estructuras de 1845, se realizó un análisis de la frecuencia según la profundidad, y un diagrama de caja -box plot- que arrojaron como resultado que casi el 70% de la muestra se encontraba depositado entre los 45 y 60 cm de profundidad, presentándose como el piso arqueológico de la batería en el momento de su confección y evento bélico (Figura 4).

Una vez establecido el piso, el estudio se centró en el análisis horizontal de los artefactos metálicos, maderas y rasgos -negativos- en la tosca, para poder evaluar la disposición de los materiales arqueológicos, la relación espacial que entablan entre sí, entendiendo a ésta como el resultado de un comportamiento social del uso del espacio, de los procesos constructivos de las estructuras y artefactos móviles para la defensa, como de las acciones del enfrentamiento armado.

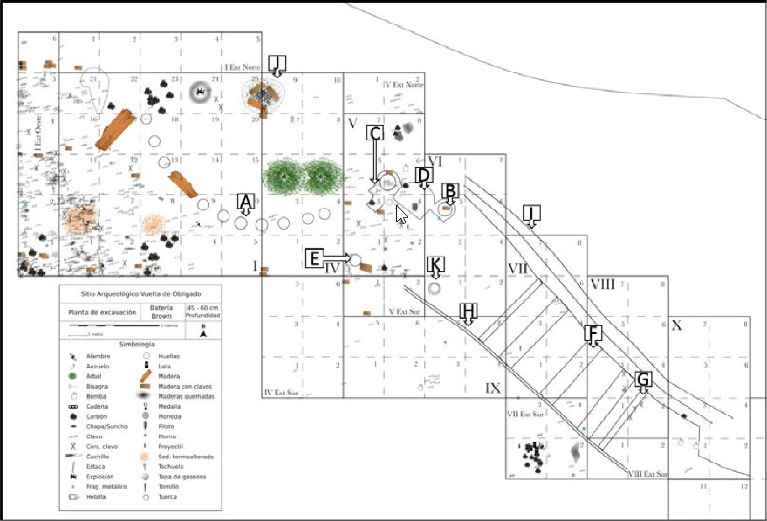

El mapa distribucional horizontal del piso de la batería (Figura 5) permite apreciar dos tipos de evidencias arqueológicas plausibles de ser analizables: un conjunto de huellas en la plancha de tosca -rasgos inmuebles identificados como los negativos de las estructuras de las baterías costeras- y en segunda instancia, las densidades y dispersiones de los diferentes materiales arqueológicos trabajados, pertenecientes tanto a parte de esas estructuras como a los artilugios móviles.

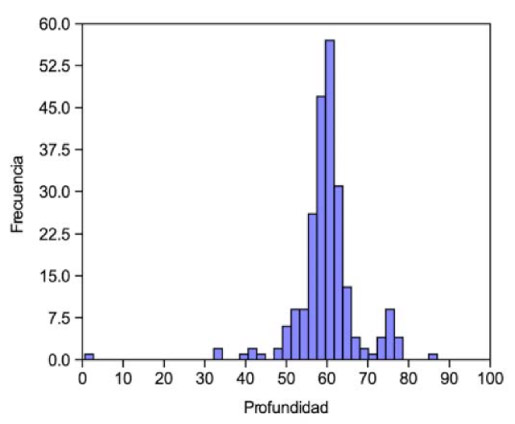

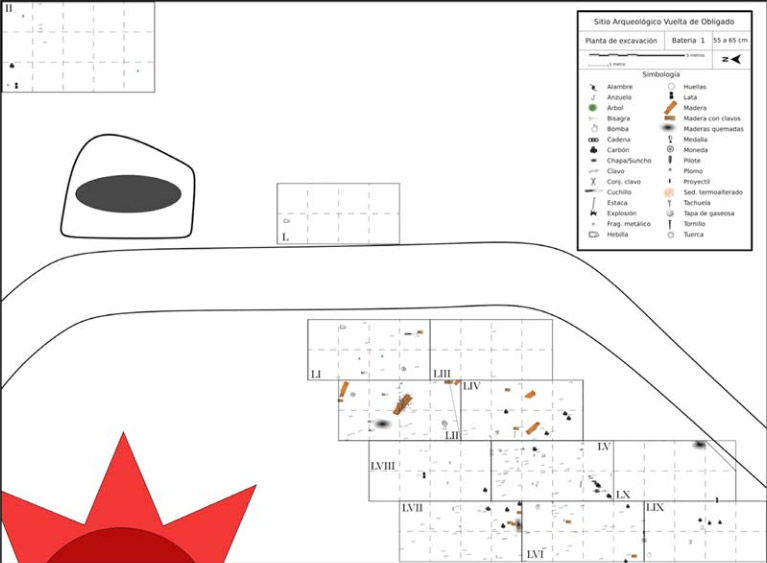

En cuanto a la batería Nº 1 presentó una mayor dispersión vertical que la batería Brown, en una única capa estratigráfica de humus y sin la presencia de un suelo de tosca, por lo cual el análisis de la frecuencia según la profundidad fue más que necesario y orientativo para un posterior análisis de la distribución horizontal (Figura 6). Los resultados obtenidos indicaron que el mayor volumen de la muestra se encontraba depositado entre los 55 y 65 cm de profundidad, presentándose como el piso arqueológico de la batería. Una vez establecido el piso, el estudio continuó con el análisis horizontal bidimensional de los artefactos metálicos y maderas, obteniendo el mapa distribucional a continuación (Figura 7).

Entre croquis, cartas y partes de batalla. Análisis de los documentos escritos

Para el análisis de los documentos escritos se consultaron distintos repositorios en busca de diferentes fuentes, tales como mapas, planos, croquis, partes militares, memorias, crónicas, correos de guerra, manuales de artillería, tratados de fortificaciones y archivos históricos en general³. Se tuvieron en cuenta tanto fuentes éditas como inéditas, así como primarias o secundarias relacionadas con las batallas de la Guerra del Paraná, obteniéndose un conjunto de datos muy variado. Se destacan documentos primarios como el parte de batalla (Crespo 1845, en Anuario del Instituto de Historia Argentina 2001), narraciones del Comandante de la primera batería Álvaro Alzogaray (Alzogaray [1845]1870) y las memorias del Capitán Sulivan (Sulivan 1896).

Además, se trabajaron un conjunto de cartas y correspondencia escritas por distintos actores sociales que intervinieron en la preparación de las defensas nacionales, donde se mencionan distintos artilugios y pedidos o entregas de materiales para la confección de los conjuntos artillados⁴.

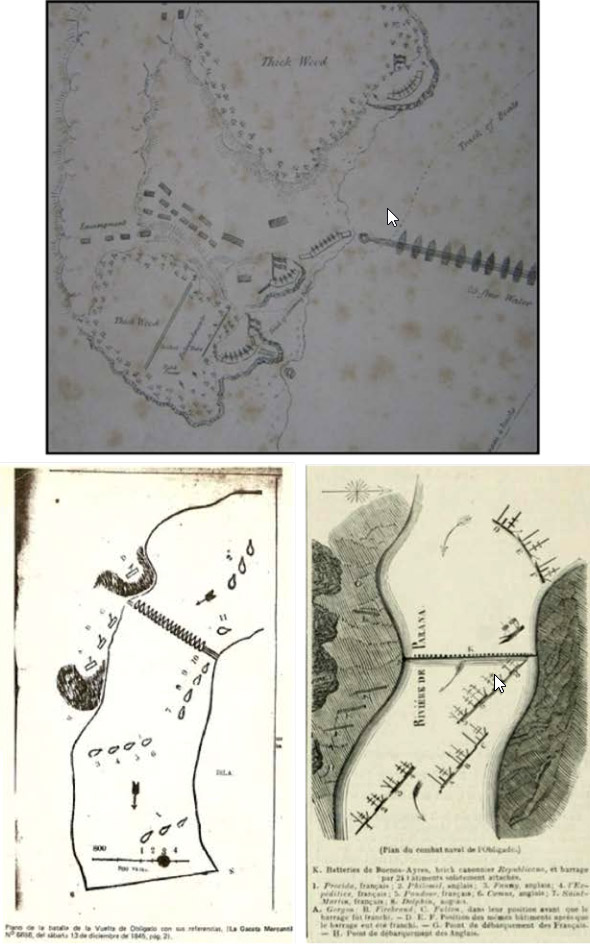

Particularmente, si bien no se encontraron planos previos acerca de los diseños o trazados de las baterías, si contábamos con un croquis realizado durante la batalla por el Capitán inglés Bartholomew James Sulivan. En el se puede apreciar la localización y aspecto esquemático de las baterías, parte del campamento, y la posición del mojón de la línea de atajo (Figura 8). A este documento se le suman dos planos realizados pocos meses después, uno francés y otro argentino, los cuales si bien hacen hincapié en el movimiento de la flota durante el enfrentamiento, nos brindarían información de la estructuración del espacio bélico (Figura 8).

Finalmente, como ya se mencionó, se buscó evaluar las posibles modificaciones y adaptaciones que el diseño ilustrado de la teoría de las fortificaciones tuvo en su aplicación práctica, por lo que se consultó bibliografía acerca de los tratados de fortificación, arquitectura militar, escritos de ingenieros militares desde finales del siglo XVIII a comienzos del XIX (e.g. Lucuze 1772 o compiladores como Galindo Díaz 1996, 2004; Mora Piris 2010).

INTERPRETACIÓN DE LAS ESTRUCTURAS BÉLICAS DEL CAMPO DE BATALLA DE VUELTA DE OBLIGADO

El análisis desarrollado nos permitió establecer que ambas baterías, en cuanto a su diseño, concuerdan con lo que se conoce como fuerte de campaña tipo herradura de caballo (Lucuze 1772). A este tipo de fortificación se la caracteriza como:

“(…) fuerte o batería que tiene semejante figura; y es la más común que se da a las baterías destacadas de una Plaza á la orilla del mar, o río navegable; por que su curvatura facilita dirigir los tiros de cañón hacia cualquier parte. En la gola o boca de la herradura se coloca la entrada, formando un pequeño frente fortificado, para defender por flancos atronerados la puerta, situada en medio de la cortina, con su pequeño foso delante de ella, si por las demás partes no lo necesita por hallarse sobre roca escarpada o altura de difícil acceso. Cuando la situación es algo elevada, se hace a barbeta, pero si es baja a la orilla del agua, se cubre con merlones” (Lucuze 1772: 96-97).

No obstante, si bien ambas baterías responden a este diseño arquitectónico general -emplazadas en la barranca de un río y presentando un parapeto con una leve curva para el tiro-, la configuración de los elementos estructurales que las conformaron difieren tanto en diseño como en métodos constructivos.

Batería General Brown

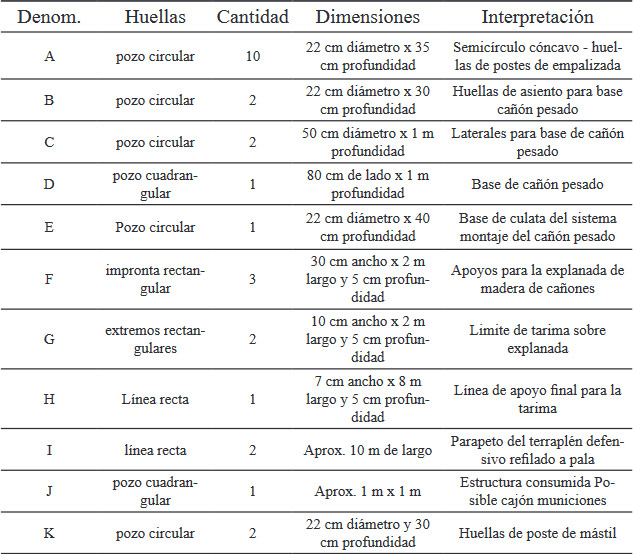

Para aproximarnos a la estructuración del espacio y los componentes que formaron la segunda batería usamos como guía el conjunto de huellas en la plancha de tosca al ser los negativos de las estructuras inmuebles de las defensas costeras. Si bien cada rasgo cuenta con sus particularidades, respecto a su funcionalidad y métodos constructivos, éstos pertenecen a un mismo sistema defensivo. La caracterización de éstos se presenta en la Tabla 1.

Entre los componentes estructurales identificados y caracterizados se hallan el parapeto y baqueta (escalón construido que sirve para que la tropa haga fuego cubriéndose) del terraplén defensivo (I), que resguardaba la explanada de los cañones (F, G y H), el montaje de una pieza de artillería fija (B, C, D y E) con su cajón de municiones (J), una empalizada (A) y el mástil de la bandera (K).

El rasgo estructural identificado como el parapeto del terraplén defensivo tenía como función el resguardo de la explanada interior donde se ubicaban los cañones. Su altura cubría a los artilleros y su espesor permitía colocar a través de él -por medio de troneras- la artillería, a la vez que defendía del ataque enemigo al absorber los impactos de balas.

Específicamente, ambas características técnicas pudieron ser definidas mediante la interrelación de información arqueológica e histórica, permitiéndonos aproximarnos a la forma y dimensión de esta estructura. Así, mientras que arqueológicamente contamos con el suelo de tosca donde la tierra apisonada se colocaba, con unos 10 metros de largo en forma de herradura, desde la investigación documental se hallaron descripciones primarias de dichas construcciones. El Capitán Sulivan, además de dibujarlas en el plano en donde se aprecia la forma en herradura del parapeto con troneras, describe algunas de estas especificidades técnicas en su bitácora, donde menciona: “(…) Vimos las baterías preparadas para disputar nuestro paso. Eran ciertamente más formidables de lo que esperábamos, y estaban bellamente construidas: parapetos de doce pies [3,6 m] de espesor (algunos más), de arcilla apisonada, la posición era excelente, una leve curva que les permitía disparar tanto hacia abajo como a través del río” (Sulivan 1896: 73, la traducción es personal). Unas hojas más adelante en sus memorias alude que: “Las baterías fueron construidas por un ingeniero ruso, enteramente de arcilla apisonada, con un parapeto de dieciséis pies [4,8 m]; y eran tan perfectos, que el fuego cruzado desde buques, incluso luego de ocho horas, no podía silenciarlos; y solo las armas que estaban detrás de los parapetos, donde las troneras no eran lo suficientemente profundas y los parapetos lo suficientemente altos como para proteger las cabezas de los hombres, o para cubrir las armas lo suficiente, podrían silenciarse” (Sulivan 1896: 88-89, la traducción es personal). De lo descripto por Sir B. J. Sulivan, se destaca que el terraplén defensivo de las baterías podía llegar a tener hasta 4,8 m de espesor, aunque estimamos que debe haber sido un poco menor por el límite de la barranca, y 1,8 m de alto o un poco menos, confeccionado íntegramente en arcilla apisonada con troneras.

Respecto de los métodos y técnicas constructivas, la ejecución del terraplén constituía sin duda una de las labores más dispendiosas y hacía necesario que el encargado o ingeniero que llevaba adelante la traza de la estructura pudiera calcular los volúmenes de tierra que iba a remover para luego transportar y apilar hasta darle la forma buscada. Técnicamente, la tierra utilizada en el parapeto -removida de la explanada y otros posibles espacios mediante herramientas como “(…) palas, hachas encabadas, arados” (Obligado 1845)⁵, debía apisonarse con el fin que no se produjeran desplazamientos posteriores, para lo que era “(…) mejor si se ponía la tierra por capas húmedas y apisonadas hasta por lo menos los dos tercios de su altura” (Galindo Díaz 2004:17). Así, el procedimiento empleado para la confección de este rasgo constructivo demandó cierta planificación respecto a los espacios a utilizar, los tiempos requeridos, la mano de obra y herramientas a necesarias.

Probablemente, cerca de finales de julio (Reyes 1845)⁶, entre los primeros pasos a realizarse por parte de la tropa que empezaba a reclutarse haya estado la búsqueda del suelo firme de tosca donde se excavó el parapeto y otras estructuras del sistema defensivo, de donde se extrajo la tierra que luego sería redepositada en el terraplén. Evidencias de este proceso constructivo se infieren en el registro arqueológico ante la gran cantidad de cerámica indígena (producto de asentamientos previos) dispersa en las capas superiores de extracción estratigráfica en posiciones verticales. Otro dato respecto al tiempo necesario que este método precisaba para la confección del parapeto/terraplén nos lo brinda una carta enviada por Antonio Reyes -General y primer edecán de Rosasal General Mansilla, fechada el 4 de noviembre en respuesta a su nota enviada el 23 de septiembre, donde se explicita que “(…) concluidas las explanadas y merlones de parapeto en que se trabaja sin descanso, y que en doce días (si el tiempo no fuese lluvioso) estarán listas para hacer mas fácil el juego de las piezas…” (Archivo General de la Nación [AGN], Sala X, 22-10-6). Finalmente, sabemos gracias a un informe enviado por el General Mansilla a Rosas luego de la batalla, con fecha del 20 de diciembre de 1845, que gran parte de los merlones construidos aun “(…) estaban frescos por el poco tiempo de sus construcciones y lo muy lluvioso de los meses de setiembre y octubre” (Mansilla 1845 en Campos 2014:106).

El siguiente componente estructural distinguido corresponde a la plataforma de madera ubicada en la explanada interior que servía para el posicionamiento de los cañones. Tanto las huellas analizadas como la casi nula materialidad dispersa en el área nos permiten interpretar que allí se ubicaría una tarima de madera que se hacia firme por medio del encastrado de las vigas en las huellas rectangulares.

El propio parte de la batalla pasado por el Coronel Francisco Crespo, por orden del General Mansilla que estaba imposibilitado para hacerlo al ser herido en el estomago por una metralla durante el enfrentamiento, hace referencia a esta estructura al mencionar que los soldados argentinos se colocaron con “(…) sus pechos heroicos sobre las esplanadas” (Crespo 1845 en Anuario del Instituto de Historia Argentina 2001). Asimismo, entre los documentos se registran varias cartas con pedidos de materiales necesarios para la construcción de esta estructura, por ejemplo, el 26 de octubre Lucio Mansilla pide al Juez de Paz de San Nicolás Manuel José Vita que cargue las carretas enviadas con “(…) la madera que tiene lista y las hará marchar al Campamento en las bajadas al mando del Coronel Don Juan Antonio Garretón y a disposición de él dicha madera” (Mansilla 1845) o el pedido del 30 de octubre de clavos y brea entre otros elementos (Doc.145, AGN Sala X. Sección Nacional. División Gobierno. 26-5-1).

Tanto la funcionalidad como los materiales y métodos de confección inferidos para este componente estructural concuerdan con lo que se describe en los manuales de época, donde se la caracteriza técnicamente como:

“(…) un pavimento firme de piedra o madera, para que las ruedas de la cureña no se entierren por el grave peso de la pieza: su figura es de trapecio, con un pendiente muy suave hacia el parapeto, para disminuir el retroceso o reculo del cañón, y volverle a poner con facilidad en batería (…) Si ha de ser de madera la explanada, se necesitan un batiente, cinco durmientes, diez y ocho tablones con ciento y ochenta clavos. El batiente es un grueso madero de nueve pies de largo, que hace el frente de la explanada, y se dispone cerca y paralelo al parapeto. Los durmientes son cinco maderos de diez y ocho pies de largo, cuyas cabezas apoyan en el batiente; y apartados igualmente unos de otros, ocupan la extensión de la explanada, formando su declivio. El espacio entre los durmientes se maciza de tierra bien pisonada, y después se ponen los tablones clavando cada uno s todos los durmientes” (Lucuze 1772:29-30).

Otra referencia documental acerca de la forma en que esta plataforma estaba construida, su ubicación en el espacio y como los elementos de la artillería se disponía encima podemos apreciarla en algunos de los cuadros de Cándido López, pintor argentino celebre por sus cuadros históricos de la Guerra de la Triple Alianza (1864-1870)⁷. Si bien las pinturas son de unos pocos años posteriores al momento de la batalla, nos brindan una referencia del uso estructural y espacial de este rasgo constructivo para la época.

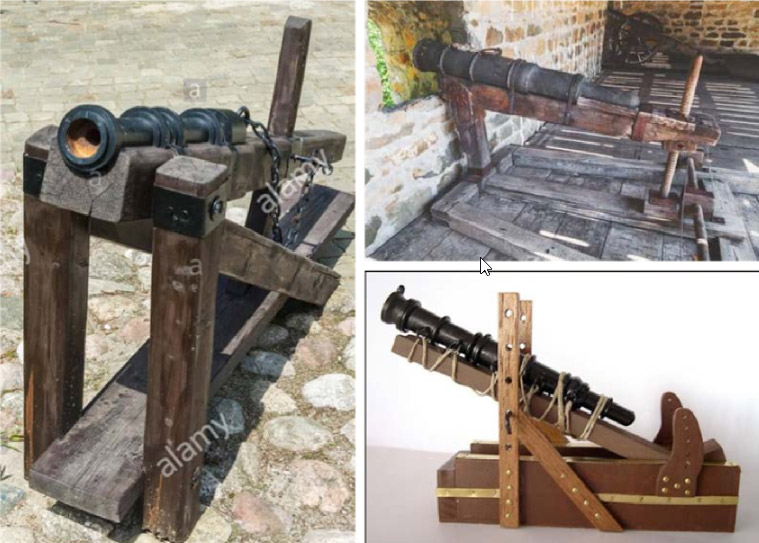

En conjunto con la explanada donde se posicionaban las piezas con cureñas móviles, se hallaron negativos correspondientes al sistema de montaje fijo de una pieza de artillería. La posición y forma de dichos rasgos en conjunto con la dispersión material -alta alrededor de las huellas- e interrelacionado con los documentos, nos permitieron inferir que se trata del montaje del cañón de 24 libras, sumado a otro conjunto de huellas excavadas de 1 m, asociadas a maderas y materiales quemados posiblemente vestigios de una estructura consumida perteneciente al cajón de municiones (J), ubicado entre el parapeto y la empalizada.

La estructura de soporte inferida nos hace pensar que ante la falta de material para la construcción de la cureña específica de este cañón pesado -con longitud estimada de 9 pies y medio (2,895 m)-, es probable que hayan empotrado vigas de soporte de madera dura⁸ o tala (informe a Rosas en Campos 2014:106) como método alternativo. Esta táctica de montaje probablemente basada en las primeras formas de asentar las antiguas bombardas durante los siglos XV y XVI (Figura 10) era una práctica efectiva aunque antigua y rudimentaria que tenía como contrapartida la perdida de movilidad de la pieza horizontalmente, optando solamente por cambiar el ángulo de tiro y así regular la altura del disparo.

Por otro lado, a forma de límite exterior de la batería hallamos las huellas de una empalizada defensiva (A) dispuesta de manera cóncava. La misma tuvo múltiples funciones ya que no solamente se utilizó para protección de los artilleros que servían los cañones, sino que, además, basándonos en la gran densidad de elementos hallados justo atrás de dichas huellas (sector sur-oeste de la cuadricula I y extensión oeste I) es probable que los artilugios para el disparo de los cañones se posicionaran detrás de ella ante la falta de otra estructura que funcionara como deposito de municiones. Por último, consideramos que sirvió como cortina de salida y conexión con la batería rasante posicionada a unos 50 m al sur-oeste de ésta.

Una descripción minuciosa sobre la forma como debía ser construida esta estructura, y que coincide con el registro arqueológico analizado, nos la brinda Lucuze en su ya mencionado escrito de 1772, donde indica que “La estacada o palizada se fija ordinariamente sobre la banqueta un pie distante del parapeto: cada estaca tiene de grueso nueve pulgadas en cuadro [22,86 cm] y nueve pies de largo [2,75 m]; de estos, dos y medio [76 cm] se profundan en la banquera quedando fuera los seis y medio [2 m] restantes que rematan en punta. A pie y medio [45 cm] del extremo se clavan a un listón de madera, que las asegura verticales, distante una de otra cuatro pulgadas [10 cm]; el listón queda horizontal, y al nivel del parapeto, para que sobre el pueda hacer fuego la tropa” (Lucuze 1772:39).

Si bien desde el registro arqueológico no nos es posible determinar la altura que los postes tuvieron, si podemos establecer que la forma de confección de la empalizada siguió los lineamientos bases de conocimientos para la época. Tanto el grosor de los maderos, como la distancia entre ellos, mantienen el trazado estipulado. Lo que no se mantuvo, por ejemplo, es la profundidad de los maderos en la tierra firme, ya que se colocaron con poco más de la mitad de la medida establecida. Esto probablemente se deba a que, al ser una base firme de tosca, capaz no era necesario tanta profundidad para hacerlos firmes verticalmente, o que la empalizada debió de ser más baja de las descripta en los manuales y tratados.

En último lugar, se encuentra las huellas de lo que comprendía el bastión del mástil de la bandera de la Confederación Argentina. Fue mediante el análisis del plano de Sulivan, y los documentos escritos, que pudimos inferir la funcionalidad del poste que allí empotraron.

En las cartas compiladas en las memorias de Sulivan figuran varias referencias a las banderas que fueron capturadas durante el ataque. Por ejemplo, con fecha el 23 de noviembre el almirante narra en su bitácora que “(…) desafortunadamente, olvidé arrastrar la gran bandera con todos los lemas de Rosas, aunque estaba cerca del personal. Cuando este se formó, avanzamos hacia [la batería] No. 1, que está en una pendiente pronunciada de cuarenta pies de altura (…) Uno de nuestros hombres bajó la bandera” (Sulivan 1896:81, la traducción es personal).

Sabemos, por escritos posteriores, que dichas banderas fueron restituidas unos años después por deseo de Sulivan. El almirante escribía: “(…) quiero restituir al coronel Rodríguez si vive, o sino al Regimiento de Patricios de Buenos Aires si aún existe, la bandera bajo la cual y en la noble defensa de la patria cayeron tantos de los que en aquella época lo componían. Si el coronel Rodríguez ha muerto y si el Regimiento no existe ya, yo pediría a cualquiera de los miembros sobrevivientes de su familia que la acepten en recuerdo suyo y de la muy brava conducta de él, de sus oficiales y de sus soldados en Obligado” (Sulivan 1896: 92, la traducción es personal). Aunque equivocado de persona, ya que su intención era restituirla a aquel valeroso hombre que comandaba y defendía la batería principal -Juan Bautista Throne-, como mencionaba en el documento que acompañaba la bandera devuelta el 26 de octubre de 1883 en el Consulado Argentino con sede en Londres (Sulivan 1896: 91), el acto fue realizado con éxito y actualmente al menos una de las banderas argentina capturada durante el enfrentamiento se encuentra en el Museo Histórico Nacional (www.museohistoriconacional.cultura.gob.ar).

Batería Restaurador Rosas

En el caso de la primera batería, las excavaciones arqueológicas no contaron con la tosca orientadora para dar con el piso y las huellas de las posibles estructuras que la constituían, por lo cual el análisis de la distribución espacial de los materiales fue determinante para aproximarnos a las características de la misma. El resultado obtenido nos permitió precisar una distribución diferencial de los elementos reconociendo dos áreas claramente delimitadas: una primera de mayor concentración, correspondientes a las cuadriculas LII, LIV, LV, LVI, LVII y LVIII y una segunda área de ausencia casi total de material arqueológico, en las cuadriculas LI, LIII, LIX y LX. Entre estas dos áreas se demarca un patrón claro de alineación de materiales, que -interrelacionado con los documentos escritos- nos permite aproximarnos al tipo, forma y posición de los elementos constructivos que dicha estructura poseía (Figura 7).

Si bien no se cuenta con documentos argentinos que contengan croquis o dibujos de las baterías, un dato excepcional -y que es tomada como fuente primaria- fue el hallazgo de las notas de bolsillo del mismo comandante de la batería, Álvaro J. de Alzogaray publicadas en forma de solicitada en el diario El Río de la Plata, con fecha el 20 de noviembre de 1870. Allí, Alzogaray narra en primera persona en forma de bitácora el desarrollo de la batalla desde su posición, mencionando algunos rasgos constructivos como también parte de la conformación espacial de las defensas que nos resultan relevantes. Así, por ejemplo, el teniente describe: “(…) El Sr. General D. Lucio Mansilla Comandante en Jefe del Departamento Norte está en pie en esta hora [nueve y cuatro a.m.] sobre el merlón de mi batería y a seis pasos a la derecha del primer cañón. La banda de música del batallón Patricios de Buenos Aires a la derecha de la batería de mi mando toca el Himno Nacional Argentino; y el General me manda romper el fuego, lo que ejecuté empezando con el cañón núm. 1 y 2 de a 24 y sucesivamente con los 3,4,5 y 6 de a 16” (Alzogaray MS 1845). Un poco más adelante, el comandante de la primera batería continua su descripción indicando otra característica estructural al señalar que:

“Son las 12 y cinco minutos. Un cohete a la Congreve de a 12 disparado por mí entra por la obra muerta del bergantín General San Martín (…) A las cinco de la tarde, desmontados los cañones nº 1, 4, 5 y 6 y atorado por una bala enemiga el nº 3, con pérdida de 2 oficiales muertos sobre la explanada (…) Son las cinco y cuarto y el resto de los artilleros que han quedado sanos y los 30 hombres que mandó de protección el general los he mandado sentar sobre la explanada, ocultos tras los merlones destruidos de mi batería. En este momento nos paseábamos de un extremo a otro de la explanada el Sr. Coronel Crespo y yo, nos paramos en el extremo derecho de la batería” (Alzogaray MS 1845).

El relato de Alzogaray no solamente nos menciona merlones a efecto de parapetos con explanada firme donde se posicionan los artilleros, si no que también nos describe cómo estaban dispuestas las seis piezas de artillería que dirigía e indica el uso de cohetes a la Congreve que él mismo dispara.

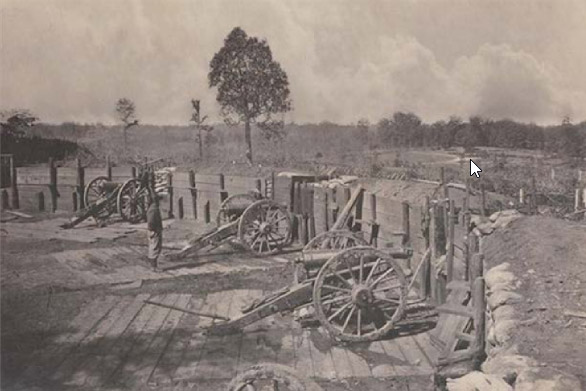

Continuado en la indagación de los rasgos constructivos de las baterías, se encontraron algunas especificaciones técnicas -como el ancho y alto- de esta construcción utilizada a forma de parapeto en un informe enviado a Rosas desde San Nicolás con fecha del 20 de diciembre de 1845, donde alude que los parapetos estaban confeccionados con merlones de tierra pisada entre cajones como sus antiguos tapiales, de 2½ varas [2 m] y 1¼ [1 m] de alto. La descripción nos aproxima a la forma y técnica utilizada para la confección de esta defensa al mencionar merlones confeccionados tipo tapiales, práctica constructiva que utiliza un encofrado de madera relleno de tierra apisonada (Figura 11).

La madera requerida para tal construcción habría sido obtenida probablemente de los cajones que eran enviados con los artilugios y suplementos que abastecían al ejército, que figuran en las numerosas cartas de pedidos y envíos (Cartas previas a la toma de Tonelero y Vuelta de Obligado, albergadas en el Museo y Archivo Histórico Municipal “Gregorio Santiago Chervo”, San Nicolás). Así, la reutilización de estos cajones y sus maderas constituirían una forma inteligente y expeditiva de solventar las limitaciones de disponibilidad de materia prima.

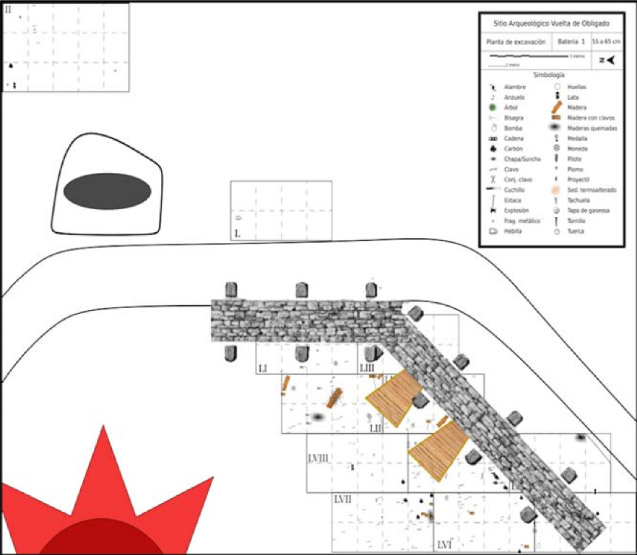

Arqueológicamente, el límite interior de este sistema constructivo denotado por la alineación de materiales, nos permite posicionar la estructura en el espacio, delimitando el área del parapeto y la explanada de los cañones, lo cual nos aproxima a una reconstrucción de lo que fue la batería Restaurador (Figura 12).

CONSIDERACIONES FINALES

La investigación presente nos ha permitido, mediante la interrelación de las distintas fuentes información -arqueológica e histórica-, indagar acerca de la conformación del espacio de las defensas confederadas. En primera instancia, se ha precisado el piso de ocupación del momento del conflicto. Tras ello, hemos logrado determinar el diseño formal de las estructuras, como también la configuración de los componentes que las conformaban y sus características arquitectónicas. De igual modo, el análisis nos ha posibilitado identificar y caracterizar las prácticas constructivas mediante las cuales ambas estructuras fueron erigidas.

De esta manera, se aprecia que, si bien en su diseño, los dos conjuntos responden a la misma forma de herradura con una leve curva, los componentes estructurales que las constituyen difieren entre sí, producto de la conformación geomorfológica de la barranca en donde cada una fue construida. Mientas que la primera batería se asentó sobre tierra sin ningún suelo firme, recurriendo para la conformación del parapeto a merlones mediante encofrado tipo tapiales, resguardando pequeñas explanadas de madera para el posicionamiento de cada pieza de artillería, la segunda batería contó con un suelo de tosca duro que permitió la construcción de un parapeto en el suelo natural y una explanada general para los cañones. La presencia de este suelo calcáreo también admitió la colocación de una pieza de artillería fija y una empalizada -a modo de defensa y depósito-, hecho no registrado para la primera batería.

En una segunda instancia, se buscó evaluar las posibles modificaciones y adaptaciones que el diseño ilustrado de la teoría de las fortificaciones tuvo en su aplicación práctica. Formalmente el nombre del ingeniero encargado de desarrollar el proceso constructivo es una incógnita, ya que desde la historiografía nacional se mencionan diversas personas encargados de dicha labor: el ingeniero Hilario López Culle, o López y Culle, con ayuda del sampedrino José Rufino Núñez, un italiano apellidado Aliverti, el mismo coronel Thorne, comandante de la cuarta batería, aunque se le adjudica la conformación de las defensas náuticas o incluso Sulivan alude que el encargado de la construcción de las baterías fue un ingeniero ruso, pero sin dar nombre específico. Lo que sí podemos establecer es que la persona encargada de llevar a cabo la construcción de las baterías debió poseer buenos conocimientos de las construcciones tipo militares como también del su medio ambiente.

Tanto el tipo de fortificación, en cuanto a su diseño, como la forma de colocación de las piezas responde a prácticas y conocimientos utilizados para finales del siglo XVIII y comienzos del XIX en Europa. Asimismo, las técnicas constructivas optadas para resolver el terreno específico del lugar elegido para cada estructura, son afines con las descriptas en los manuales de época; aunque no son de las técnicas más modernas o en boga en el Viejo continente para el momento de la batalla. Este hecho es probablemente debido a las limitaciones que la Confederación afrontaba tanto en recursos materiales militares como en personal, ya sea por el número de combatientes como por la falta de instrucción formal de la tropa en general.

No obstante, el ingeniero intelectual de las defensas logró efectivamente adaptar sus conocimientos arquitectónicos/constructivos de fortificaciones -teorías que generalmente fueron heredadas o provenían de España- a las características locales de ese sector del litoral paranaense. Los métodos constructivos elegidos han sido efectivos para sacar provecho del material, personal, armamento, etc. de que se disponía, aunque no lo suficiente para evitar perder la batalla.
