PLOMADAS DE REDES DE PESCA EN SAN JOSÉ DE FLORES

FISHING NET SINKERS IN SAN JOSÉ DE FLORES

CHUMBADAS PARA REDES DE PESCA EM SAN JOSÉ DE FLORES

CONTEXTO DE HALLAZGO

El sitio se encuentra sobre la Avenida Nazca a la altura 313 en el barrio de Flores, Buenos Aires (Figura 1). En esta vivienda particular se realizó una excavación de rescate en el año 2002 al observar que el piso del patio de la casa se estaba hundiendo paulatinamente. Según las escrituras de la propiedad, ésta mantuvo sus dimensiones desde 1888 hasta la actualidad con pocas reformas: en 1888 es construida con un frente de 8,66 metros y cuarenta y cinco metros de fondo (Mercuri et al., 2004); en el año 1906 se realizó una reforma al habilitarse un comercio. Desde entonces no hubo mayores modificaciones y es el lento pero evidente deterioro del piso original aquello que motiva el rescate arqueológico. La excavación consistió en una cuadrícula de un metro cuadrado con una potencia de cuarenta y seis centímetros. La estratigrafía de la unidad presenta las siguientes capas:

• Capa 1: Piso de baldosas.
• Capa 2: Contrapiso de argamasa de 5 cm de profundidad.
• Capa 3: Relleno de escombro y tierra de 10 cm de profundidad.
• Capa 4: Capa de tierra negra con material arqueológico de 25 a 10 cm de profundidad.
• Capa 5: Tierra sin material arqueológico.
• Capa 6: Dos ladrillos al azar cortando la tierra.
• Capa 7: Tosca.

Entre otros objetos provenientes de la Capa 4 se hallaron tres pesos para redes de pesca hechos de plomo. Además podemos decir que esta capa constituye un relleno previo al relleno que funda la construcción (Capa 3), y no guarda relación directa con la construcción posterior.

ANTECEDENTES

El Dr. Ulises Camino, director del proyecto, Integrante del Grupo de Investigación en Arqueología Urbana de San José de Flores, UBA. Facultad de Filosofía y Letras. (FFyL Ref. 4807), ha trabajado profusamente sobre varios aspectos de la historia del partido de San José de Flores, y entre numerosas excavaciones arqueológicas llevó a cabo la del sitio Nazca 313. Un trabajo en particular versa sobre un artefacto metálico proveniente del sótano de dicho sitio (Frustaci y Díaz Perdiguero 2011). Durante una reforma del sótano de la propiedad en el año 2007 un operario halló una herramienta agrícola en un sector del subsuelo. Mediante estudios metalográficos se descubrió que se trataba de un artefacto ferroso que sirvió para preparar fardos de fibras, evidencia de las prácticas agrícolas desarrolladas en el partido de San José de Flores, el cual se gestó como un pueblo (Camino 2010).

En lo que refiere al campo de la arqueología urbana, el Dr. Marcelo Weissel (2008) se destaca en los trabajos logrados sobre el mundo del agua y de la pesca; y ha publicado importantes trabajos centrados en la historia y arqueología de La Boca y Barracas. Por otra parte durante la larga carrera del Dr. Arq. Daniel Schávelzon han surgido varios artefactos metálicos relacionados con la pesca en Buenos Aires (Schávelzon 2006). En cuanto a la arqueofauna, producto de la actividad pesquera representada en el registro arqueológico, el Dr. Mario Silveira (2006) y la Dr. Matilde Lanza (2006), han trabajado sobre las especies presentes en el registro de Buenos Aires. Dentro de los registros del grupo arqueológico de San José de Flores, no hay representación de taxones de peces de ninguna especie. A principios del siglo XIX, la Sociedad Argentina de Estudios Geográficos publica una prospección arqueológica de una zona del antiguo partido de San José de Flores: Villa Lugano. En 1928 Rusconi halló, entre diversos objetos de variados materiales y épocas, un anzuelo de hierro, que describe muy detalladamente en su forma exterior e incluso adjunta un dibujo a escala real del mismo (Rusconi 1928:113). Por último, cabe destacar la gran ayuda que nos proveen los documentos históricos como los relatos de los viajeros que pasaron por ésta ciudad y registraron intensamente los detalles más curiosos. Entre estos, un relato del fray Parras de 1751 explica cómo se pescaba en el Río de la Plata. Nos proponemos integrar los datos históricos disponibles con la evidencia material proporcionada por las metalografías ópticas realizadas sobre las piezas y su ulterior interpretación.

METODOLOGÍA

La materia prima

El plomo es un metal pesado de color plateado con tono azulado y brillo mate. Es flexible, su fusión se produce a 327,4° C y hierve a 1725° C. Presenta una dureza en la escala de Mohs de 1,5 puntos; con lo cual estamos en presencia de un material relativamente blando. Además, el plomo puede recristalizar a temperatura ambiente (incluso a -4° C). Debemos tener en cuenta estos datos al trabajar con este material, ya que se corre el riesgo de modificar su estructura perdiendo información valiosa e irreproducible.

Las muestras

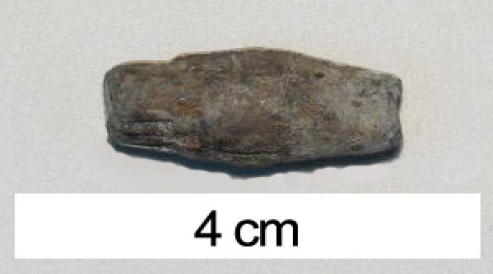

Se realizaron metalografías ópticas sobre dos de las tres plomadas (Figura 2). Fueron nombradas Pb 1: fragmento de plomada (Unidad de excavación 1, Nivel 1, 2002) y Pb 2: fragmento de plomada (Unidad de excavación Sótano, Nivel 1, 2003).

Inspección superficial de las piezas

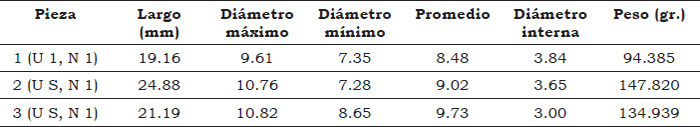

Las tres piezas son exteriormente similares en su forma, aunque sus medidas son muy irregulares (Tabla 1). Presentan poca pátina, de color blancuzco en superficie.

Preparación para metalografía. Corte e inclusión

Las piezas 1 y 2 fueron cortadas de forma manual para extraer una cantidad suficiente de muestras laminares de alrededor de ocho gramos.

Durante el corte con sierra se usó agua para refrigerarlas y así evitar el posible tratamiento térmico (DiMartini 1985:415). En caso de trabajar con piezas de plomo no es recomendable emplear una incluidora que funcione por presión y temperatura dado que el plomo podría deformarse y recristalizar respondiendo a sus características naturales, por lo tanto se incluyó en frío, usando polímero autocurable a temperatura ambiente.

Lijado y pulido

Una vez incluidas las probetas se desbastan gradualmente empleando lijas desde el grano 80 a 1000. Luego se pulen con alúmina de 0,3 µm y 0,05 µm. Según el manual ASM (1985) es recomendable que durante el pulido con 0,05 µm se ataque sucesivamente la pieza con el objetivo de remover la capa de metal deformado que se generase: “If a layer of disturbed metal has formed on the specimen surface during griding, it can be removed by deep chemical etching using a mixture of glacial acetic acid and 30% hydrogen peroxide (H₂O₂)…” (DiMartini 1985:415).

Ataque químico

El reactivo para atacar las probetas está formado por diez (10) partes de ácido acético y una (1) parte de agua oxigenada de (H2O2) de 100 volúmenes.

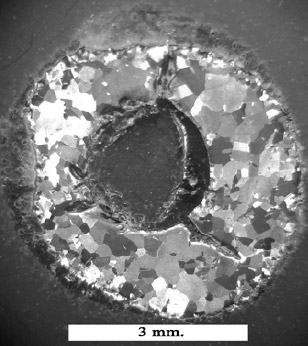

Si bien el manual ASM recomienda realizar el ataque químico a temperatura, fue realizado a temperatura ambiente (DiMartini 1985:417). Se observaron los granos a simple vista. (Figura 3).

RESULTADOS

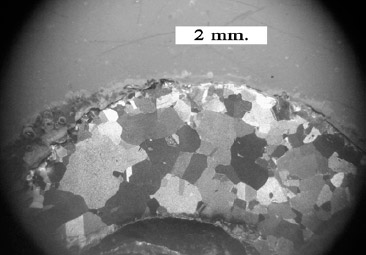

Metalográficamente las dos plomadas están constituidas por una sola fase que podría ser plomo puro o una solución sólida de éste con bajo contenido de aleación, sin inclusiones no metálicas. Las microestructuras de ambas piezas son similares. No presentan indicios de deformación ni de alteración por fusión. Ambas presentan granos equiaxiales de tamaños diferenciales: más grandes en la parte central y más pequeños en el perímetro exterior e interior (Figura 4). Esto último se puede relacionar con un proceso de mayor deformación plástica y posterior recristalización, en dichas zonas, como si hubiera sido golpeada sucesivas veces en distintos lugares. Además llama la atención una serie de tres fracturas alrededor del eje central, que se ubican aproximadamente a 120° entre sí.

DISCUSIÓN

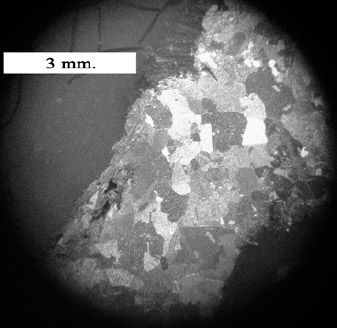

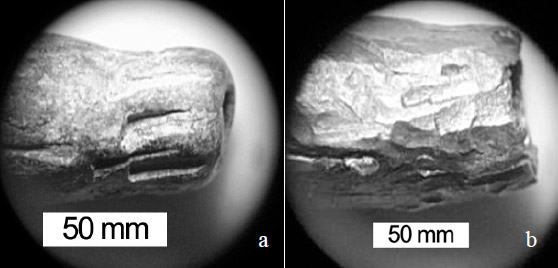

Los resultados que arrojan las metalografías tienen implicancias sobre el método de elaboración de las piezas. Por medio de la interpretación de los mismos, podemos inferir que se trata de un modo de elaboración de carácter casero y no industrializado. Creemos que el método utilizado para llevar a cabo las plomadas fue una secuencia de pasos que proponemos describir de la siguiente manera: a partir de una lámina de plomo puro, sumamente dúctil, se dobla sobre su propio eje para obtener la forma básica cilíndrica. A su vez con la ayuda de una varilla se deja un espacio para enhebrar la plomada en la red cuando esté lista para su uso. Finalmente se golpean los extremos para cerrarlos obteniendo una forma oval. Aunque habíamos conjeturado que la fundición y colada en moldes podría haber sido el método de elaboración esperable, al comparar las dimensiones diferentes entre cada pieza, la microestructura y las características de la sección de las dos muestras nos inclinamos a afirmar que el modo de elaboración fue aquel descrito anteriormente sin necesidad de llevar las piezas a altas temperaturas, es decir se recurrió a la deformación plástica (Lindenvald 2007:114). Con el objetivo específico de constatar esta interpretación se realizó una experimentación controlada en el laboratorio y al analizar los resultado se observó que a escala superficial aparecen las marcas de golpes repetidos y a escala microestructural las similitudes son también concluyentes (Figura 5, Figura 6.a y Figura 6.b).

Fuentes históricas

Entre los documentos históricos disponibles se destacan los relatos de los viajeros que pasaron por Buenos Aires y registraron prácticas de la vida cotidiana. Entre ellos llama la atención un relato del fray Parras, quien realizó viajes por América del Sur registrando sus vivencias, que en 1751 explica cómo se pescaba en el Río de la Plata:

“…el río corre inmediato a la ciudad de norte a sur, aunque luego declina al esta hasta entrar en el mar; tiene diez leguas de anchura por esta parte y abunda de varias especies de pescado. El modo de pescar es muy extraño. Montan dos hombres en sus caballos. Cada uno coge la punta o extremo de una grandísima red, que tendría de largo cien varas, y algunas más. Entran en el río los jinetes juntos; andan los caballos mientras hallan tierra, y en perdiendo el fondo, continúan río adentro, nadando. Cuando ya están en paraje donde juzgan no quedar al caballo alientos que para el regreso, se apartan los jinetes por rumbos contrarios, cuando la red permite. Ellos están puestos de pie sobre el caballo, y así tendida la red viene para tierra, tirándola los caballos de la cincha; y como la parte inferior viene barriendo el fondo, en fuerza de las balas que llevan pendiente, sacan innumerables peces, unas veces, y unos días más que otros” (Fray Parras 1943, en Silveira 2006:455).

Las plomadas aquí estudiadas se inscriben en el ámbito de los artefactos de uso cotidiano y a prácticas sociales relacionadas con la alimentación, gracias a la metalografía y a la información histórica, nos proponemos hacer un aporte en este sentido para conseguir un acercamiento mayor en futuros trabajos.

CONSIDERACIONES FINALES

En cuanto al uso de estos artefactos podemos decir que las plomadas del sitio Nazca 313 son del tipo que se intercalaba en el entramado de las redes de pesca ya que son morfológicamente cilíndricas, y permiten pasar una cuerda por dentro para hacerlas pender de la red como indica la fuente. Aunque también se utilizan pesos para otros tipos de métodos de pesca y no conocemos con exactitud el contexto de uso real proponemos que por sus características estas plomadas se habrían usado en el entramado mientras que para otros tipos de pesca los modos de sujeción serían diferentes a éste.

AGRADECIMIENTOS

Al equipo de Arqueología de Flores y al Grupo de Arqueometalurgia de la Universidad de Buenos Aires.
